系统组成

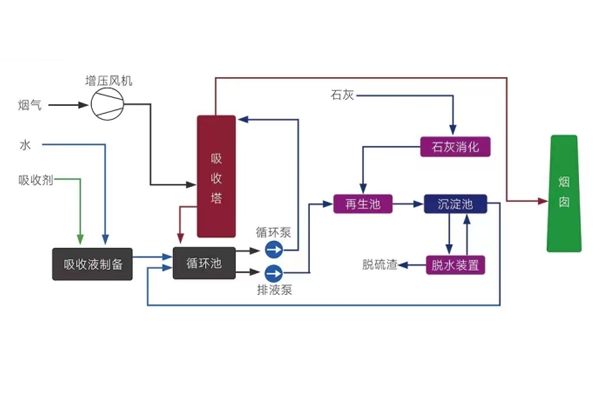

钠钙双碱法脱硫系统由吸收液制备系统、吸收塔、吸收液循环系统、吸收液再生系统、脱硫副产物处理系统、电气控制和在线监测系统等构成。详见工艺流程图。

工艺流程
烟气经增压风机进入吸收塔,与来自循环泵送入的吸收液接触并被除去SO2。被洗涤后的烟气经塔内除雾器除雾后进入烟肉外排,出吸收塔的吸收液返回循环池循环使用。当循环池内吸收液的PH值降低至设定值时,排液泵自动启动。将需再牛的吸收液泵入再生池进行再生(使用石灰浆液再生),然后进入沉淀池进行沉淀,沉淀池的上清液返回循环池。沉淀池的沉渣( 硫酸钙及亚硫酸钙)进入脱水装置,脱水装置形成的(湿)固态物即为脱硫渣,定期外排脱水装置脱出的水返回沉淀池。运行过程中,应定期向循环池中加入新鲜的吸收液,以补充吸收液中所含的钠碱量。

日本三菱化工(青岛)-脱硫塔施工现场
主要特点
- 工艺成熟,运行可靠,投资低。
- 钠基吸收速率高,液气比低,脱硫效率可达90%。
- 吸收液中钠基利用钙基置换后可反复利用,运行费用较钠碱法低。
- 出吸收塔的烟气湿度较大,有腐蚀性,吸收塔及其以后的设备、管道、烟囱等均需进行防腐处理。
